米兰app官方官网下载如何減少缺陷
發布日期：2023-02-08 00:00 來源：https://www.ts-residence.com 點擊：
米兰app官方官网下载適當的背壓：如果背壓太低, 螺杆轉動易溢入空氣, 料筒內(nei) 料粒密度小, 膠粒塑化效果不好, 影響膠件表觀質量(一般背壓取10-20kg/cm2);g) 模具上一般設計細水口為(wei) 0.8-1.0mm.h) 玻璃纖維強化型PS-GF30,料筒溫度為(wei) 180~275,模具溫度為(wei) 20~80,成型收縮率0.1~0.2.密度1.29/cm3。
鑄造工藝鑄造工藝，包括：鋅合金鑄造（冷衝(chong) 模、塑料模、橡膠模）、低熔點合金（冷衝(chong) 模、塑料模具）、肖氏鑄造工藝、鈹銅合金鑄造（塑料模具）、合成樹脂澆鑄（冷衝(chong) 模）、低熔點合金和合成樹脂澆鑄模，以及冷衝(chong) 模上、下模板的製備、大型拉深模和框架部件的坯料的製備。模具鋼相關(guan) 技術數據：火淬火鋼，無磁模具鋼，紅衝(chong) 模具鋼，空冷鋼，基鋼，日本大同模具鋼，瑞典一勝百模具鋼，DC53, VIKING,S136, SLEIPNER, CALDIE, RIGOR等。
大連模具加工如何減少缺陷
1、合理使用冷卻潤滑液，發揮冷卻、洗滌、潤滑的三大作用，保持冷卻潤滑清潔，從(cong) 而控製磨削熱在允許範圍內(nei) ，以防止工件熱變形。改善磨削時的冷卻條件，如采用浸油砂輪或內(nei) 冷卻砂輪等措施。將切削液引入砂輪的中間，切削液可直接進入磨削區，發揮有效的冷卻作用，防止工件表麵燒傷(shang) 。
2、將熱處理後的淬火應力降低到很低限度，因為(wei) 淬火應力、網狀碳化組織在磨削力的作用下，組織產(chan) 生相變很易使工件產(chan) 生裂紋。對於(yu) 高精度模具為(wei) 了消除磨削的殘餘(yu) 應力，在磨削後應進行低溫時效處理以提高韌性。
3、消除磨削應力也可將模具在260～315℃鹽浴中浸1.5 min，然後在30℃油中冷卻，這樣硬度可下降1HRC，殘留應力降低百分之40~百分之65。
模具材料優(you) 異，硬度高 模具的主要材料多采用 合金鋼製造，特別是高壽命的模具，常采用Crl2，CrWMn等萊氏體(ti) 鋼製造。這類鋼材從(cong) 毛坯鍛造、加工到熱處理均有嚴(yan) 格要求。因此加工工藝的編製就更加不容忽視，熱處理變形也是加工中需認真對待的問題。

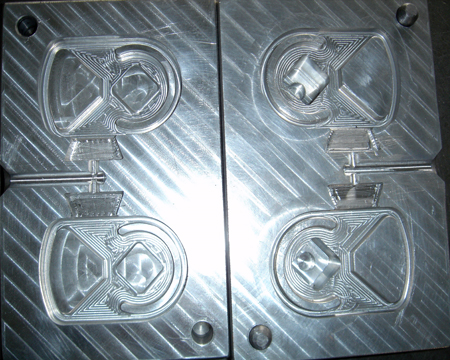

加工精度要求高一副模具一般是由凹模、凸模和模架組成，有些還可能是多件拚合模塊。於(yu) 是上、下模的組合，鑲塊與(yu) 型腔的組合，模塊之間的拚合均要求有很高的加工精度。精 密模具的尺寸精度往往達μm級。
