大連鋁鑄件具有良好的綜合性能
發布日期：2017-08-14 00:00 來源：https://www.ts-residence.com 點擊：

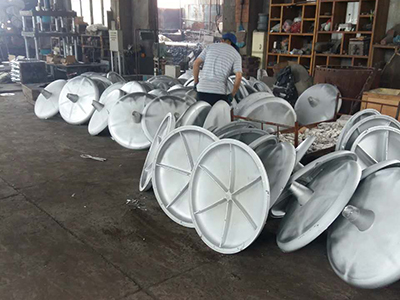

大連鋁鑄件具有良好的綜合性能
在純鋁中加入一些金屬或非金屬元素所熔製的鋁合金是一種新型的合金材料，由於(yu) 其比重小，比強度高，具有良好的綜合性能，因此被廣泛用於(yu) 航空工業(ye) 、汽車製造業(ye) 、動力儀(yi) 表、工具及民用器具製造等方麵。
隨著國民經濟的發展以及經濟一體(ti) 化進程的推進，其生產(chan) 量和耗用量大有超過鋼鐵之勢。鋁鑄件加強對鋁合金材料性能的研究，保證鋁合金鑄件具有優(you) 良品質，既是我們(men) 每一個(ge) 科技工作者義(yi) 不容辭的責任，也是同我們(men) 的日常生活息息相關(guan) 的頭等大事。本文結合作者鋁合金鑄件生產(chan) 實踐經驗談談鋁合金鑄件氣孔與(yu) 預防問題。
在鋁合金熔煉澆注過程中，所使用的原材料、輔助材料、一些材料中的結晶水和鋁鏽AL（OH）2分解會(hui) 產(chan) 生水分，造型材料中有多種有機和無機輔料帶有的水分，鑄型材料中的輔料、塗料等因為(wei) 預熱不良含有的水分等等，在鋁合金熔煉澆注時，會(hui) 因水蒸氣的分解而產(chan) 生大量的氣體(ti) ，這些氣體(ti) 都有可能導致鑄件產(chan) 生氣孔。塗料中粘結劑，雖然可以增加塗層厚度，但也相應增大了發氣量。
由於(yu) 金屬型鑄造沒有退讓性和無透氣性等特點，金屬型在充填和澆注過程中，型腔內(nei) 的氣體(ti) 一方麵隨著鋁液金屬的充填被壓縮；另一方麵又被迅速強烈加熱，引起壓力升高，結果造成充型反壓力，阻礙鋁液金屬充填型腔，當壓力超過一定極限時，氣體(ti) 就可能衝(chong) 破金屬液流束的表層，通過內(nei) 澆口向外逸出，破壞金屬液連續流動，並造成強烈氧化，在氣體(ti) 穿越金屬液時，如果受到初晶或凝固層的阻擋，便會(hui) 留在金屬液中形成氣孔。
當帶有砂型的金屬型鑄造時，液體(ti) 金屬在充填過程中，砂型受到粘結劑分解以及塗料未烘幹或金屬型預熱不充分的影響，都會(hui) 增加型腔內(nei) 的氣體(ti) 量，當型腔內(nei) 的氣體(ti) 不能充分排出時，氣體(ti) 便滯留於(yu) 鑄件形成氣孔，而部分殘留氣體(ti) 則富集於(yu) 鑄型壁與(yu) 金屬液之間形成“氣阻”，這些氣阻則使鑄件出現澆不足或冷隔缺陷。
